Relais F1ZIG - svxlink
RELAIS Echolink/SVXReflector
< F1ZIG-R > Node:443529
Ouverture CTCSS: 82.5Hz (Pas de tonalité 1750Hz) DTMF:"*" pour plus d'informations.
Lien: Tableau de bord - F1ZIG
Fréquence: 145.3375Mhz / 432.650 MHz + Tonalitée CTCSS de 82.5Hz
Réseau: Echolink ou svxrefletor (compatible V2 & V3)
Logique: svxlink 1.9.99.36@25.05.1-83 Docker (rasberry-pi 3) - https://github.com/f4hlv/svxlink-docker
Matériels: VHF : TAIT TM8115 (25w) / UHF : TAIT TM8235 (25w)
Antenne: Comet-GP3 VHF/UHF
APRS: http://fr.aprs.fi/info/a/ER-F1ZIG
Un grand merci au radio club F6KUQ pour l'hébergement du relais (http://f6kuq.org)
Notice d'utilisation:
Les TG surveillés par défaut sont le 33 (Salon Girondin) et le RI49.
La réception transmet par défaut sur le salon Girondin.
| Commandes DTMF | |
| Commande | Description |
| * | État du répéteur : ID, Module actif, Talk Group |
| 0* | Etat complet du nœud |
| 1# | Mode Perroquet |
| *51# | Rapport météo aéroport de Bordeaux |
| Commande Echolink | Description |
| 2# | Activation module Echolink |
| Numéro node EchoLink | Connecte une station EchoLink |
| 2* | Information stations connectées |
| 1 | Nombre de stations connectées |
| 2 | ID du Node |
| 4 | Connecte la dernière station |
| # | Déconnecte la dernière station |
| svxlink commande Talk Group (TG) | |
| Commande Echolink | Description |
| * | Talk Group status |
| 33 | Salon Girondin (par défaut) |
| 49 | Ri49 (Réseau interconnecté du 49) |
Retour en fonctionnement normal au bout de 30 secondes.
Le relais est connecté au Salon Girondin

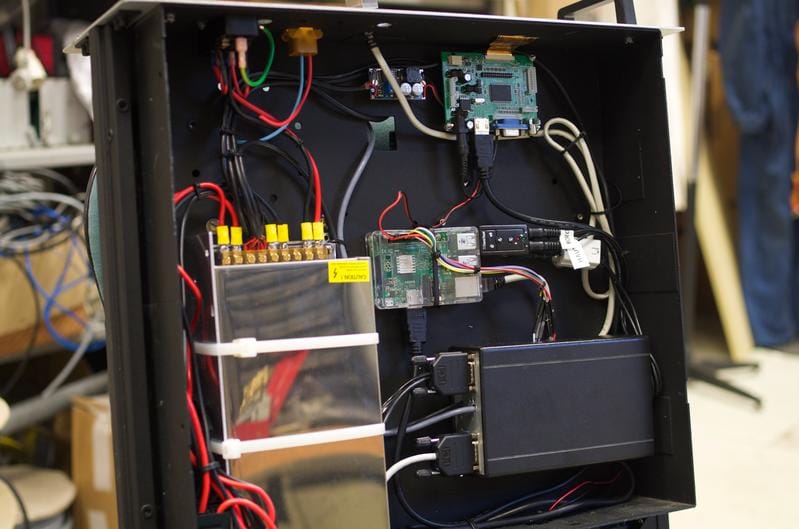

Photos:
Couverture VHF théorique:
Couverture UHF théorique:
Interface PTT/SQL:
Merci à Alain (F8BJF) pour avoir imaginé une interface pour raspberry pilotée grâce aux ports GPIO
ainsi que Vianney (F4GYB) pour sa participation.
Circuit imprimé:
Ancienne Version
Son rôle:
1) Créer une isolation galvanique audio entre l’émetteur récepteur et la carte son du raspberry. Les transformateurs 600 Ω/600Ω assurent cette fonction.
2) Passer les commandes entre le raspberry et le (ou les) émetteur récepteur, tout en ayant ici aussi une isolation galvanique assurées par optocoupleurs.
Nous en avons profité pour:
3) sortir la signalisation de l’ordre PTT vers une LED
4) sortir la signalisation de SQUELCH vers une LED
