Relais F1ZLF - Multimode

Fréquence

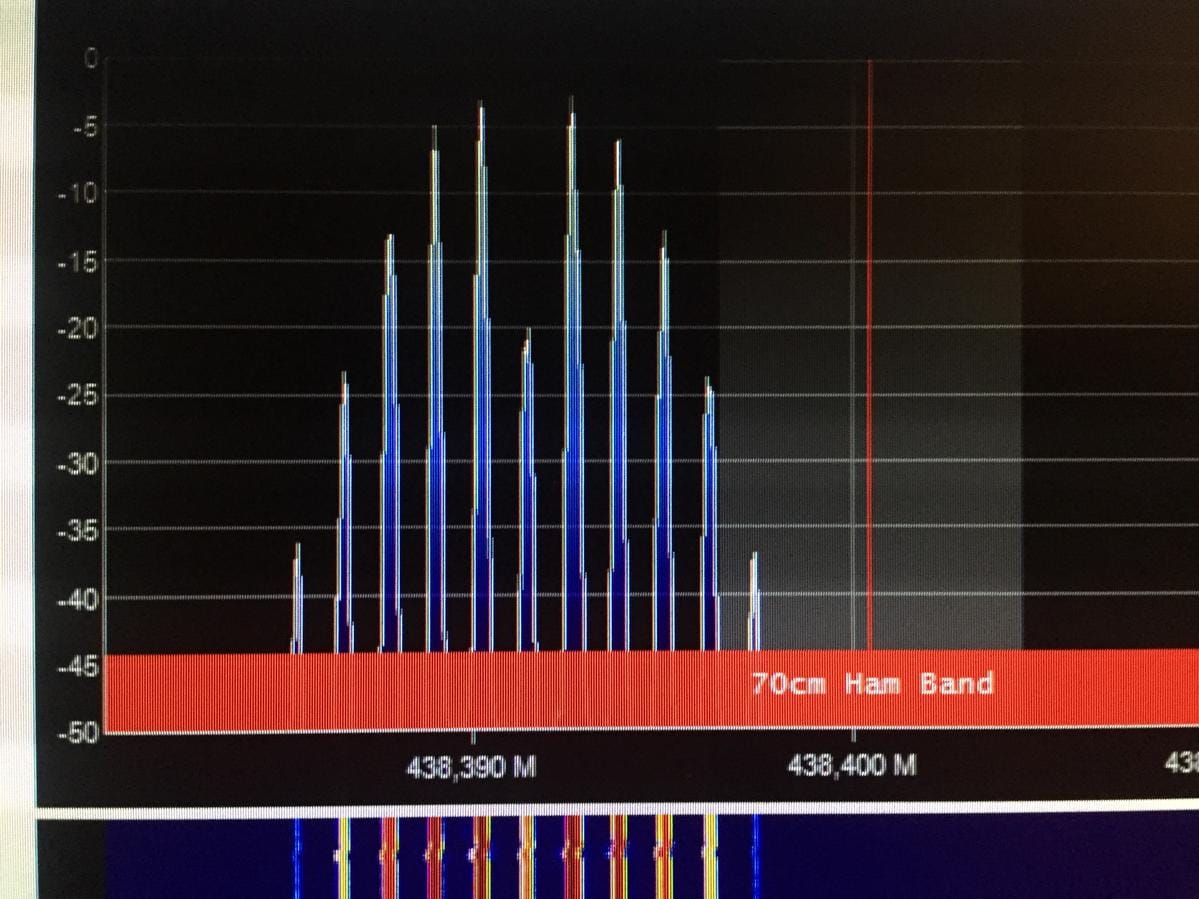

• 438.400Mhz(Tx) – 430.800Mhz(Rx) --> -7.6Mhz
  • FM/DMR/C4FM
• 144.850Mhz
  • DMR/C4FM
• Tableau de bord du relais

Tonalité CTCSS de 82.5Hz en mode analogique FM

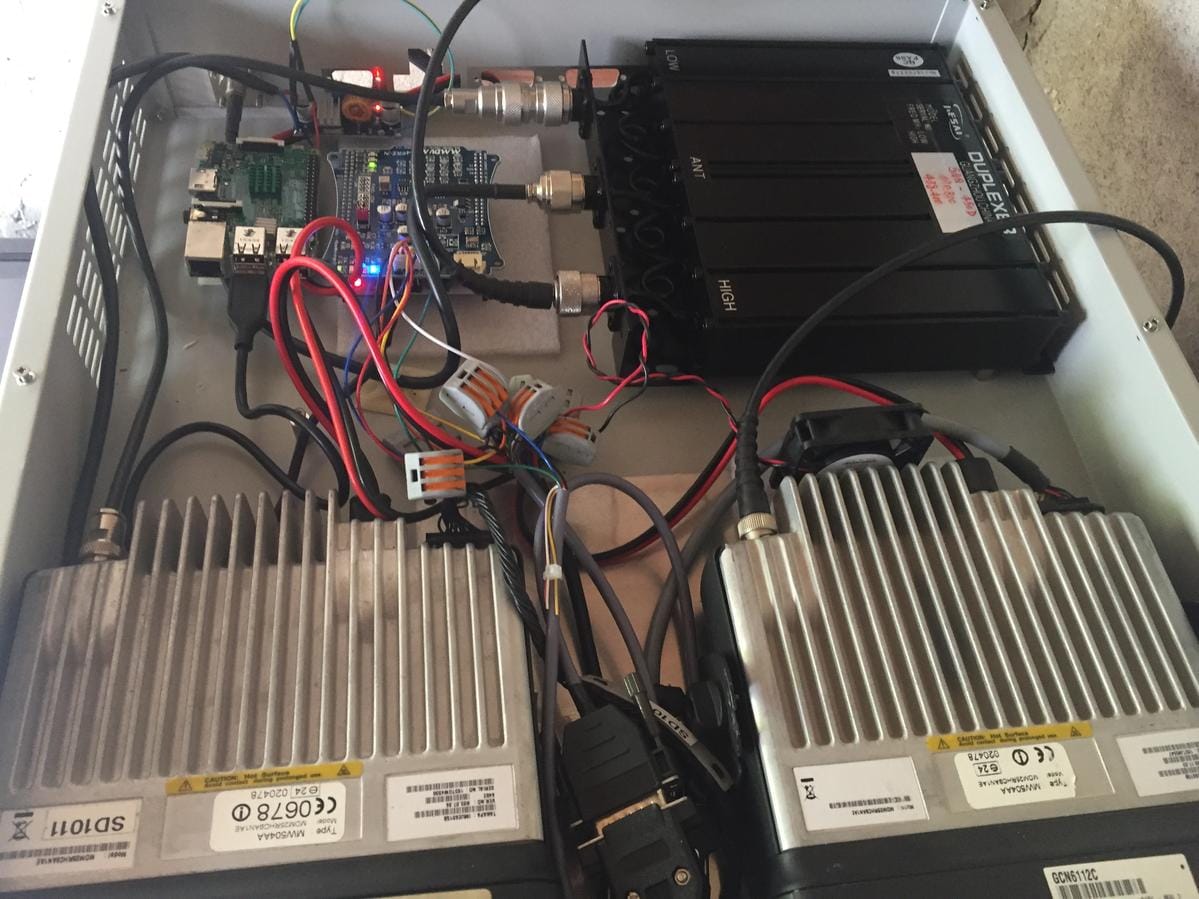

• Logique : Raspberry PI 3 – MMDVM de G4KLX – STM32F446RE Nucleo + Platine MMDVM par F0DEI

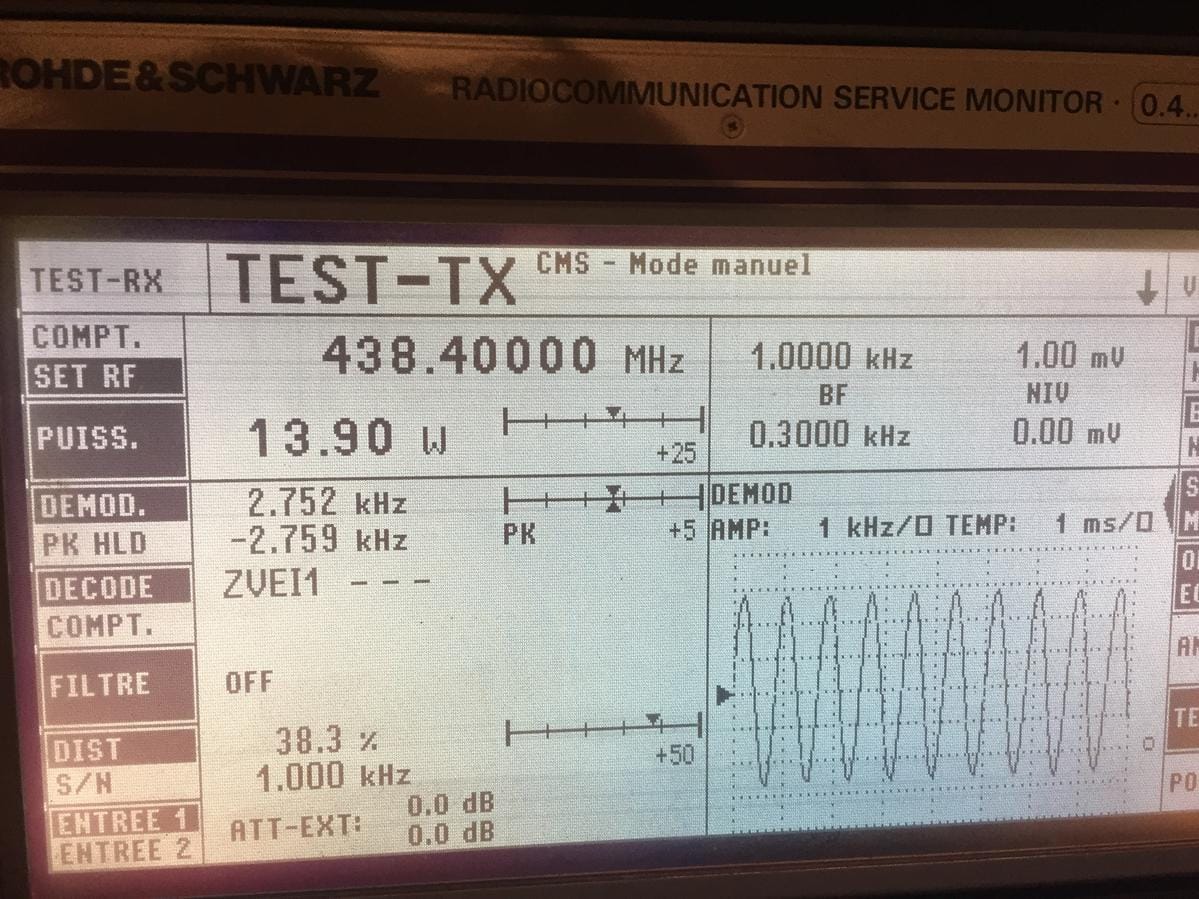

• TX : Motorola GM340 (20w)
• RX : Motorola GM340

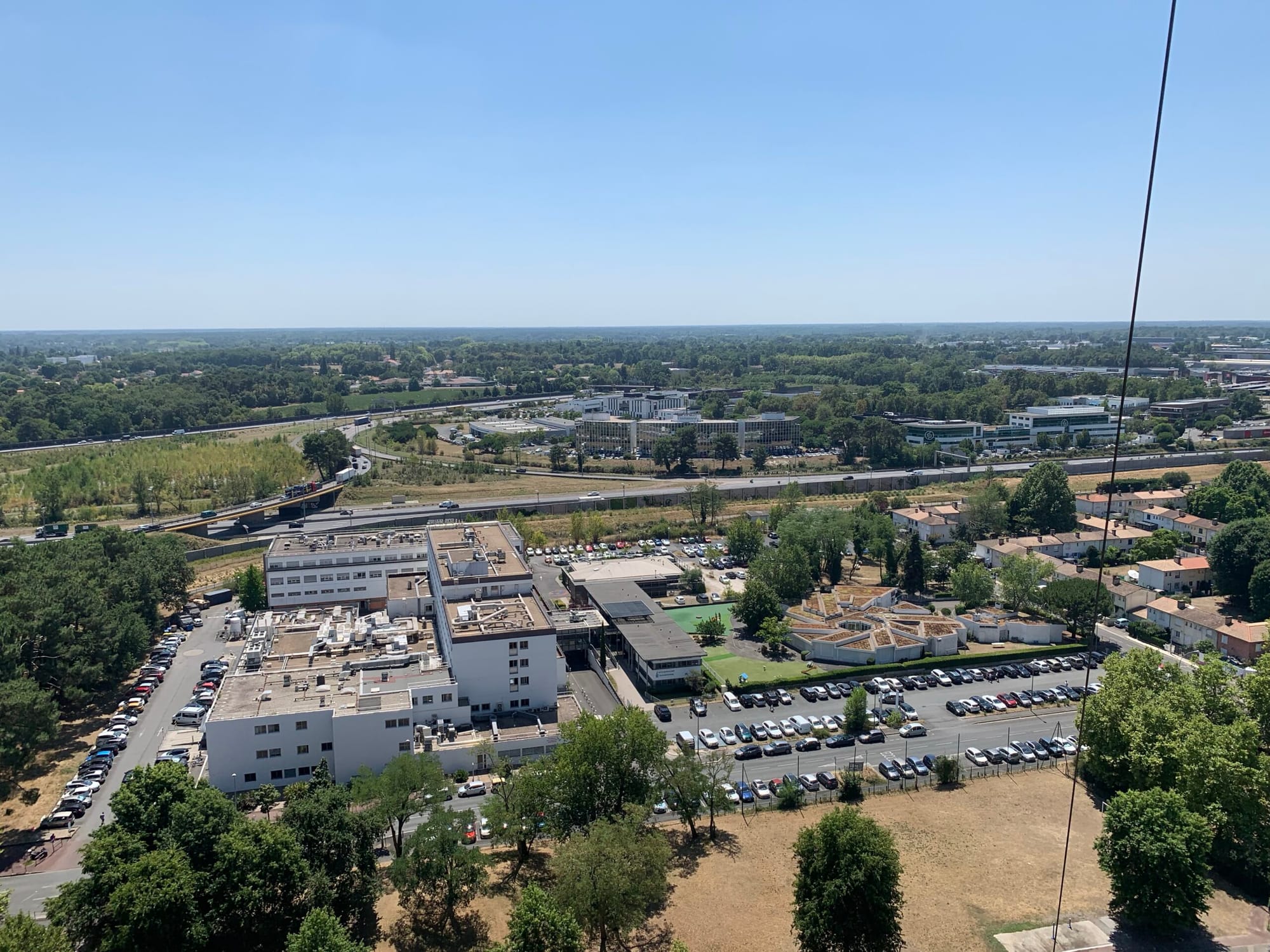

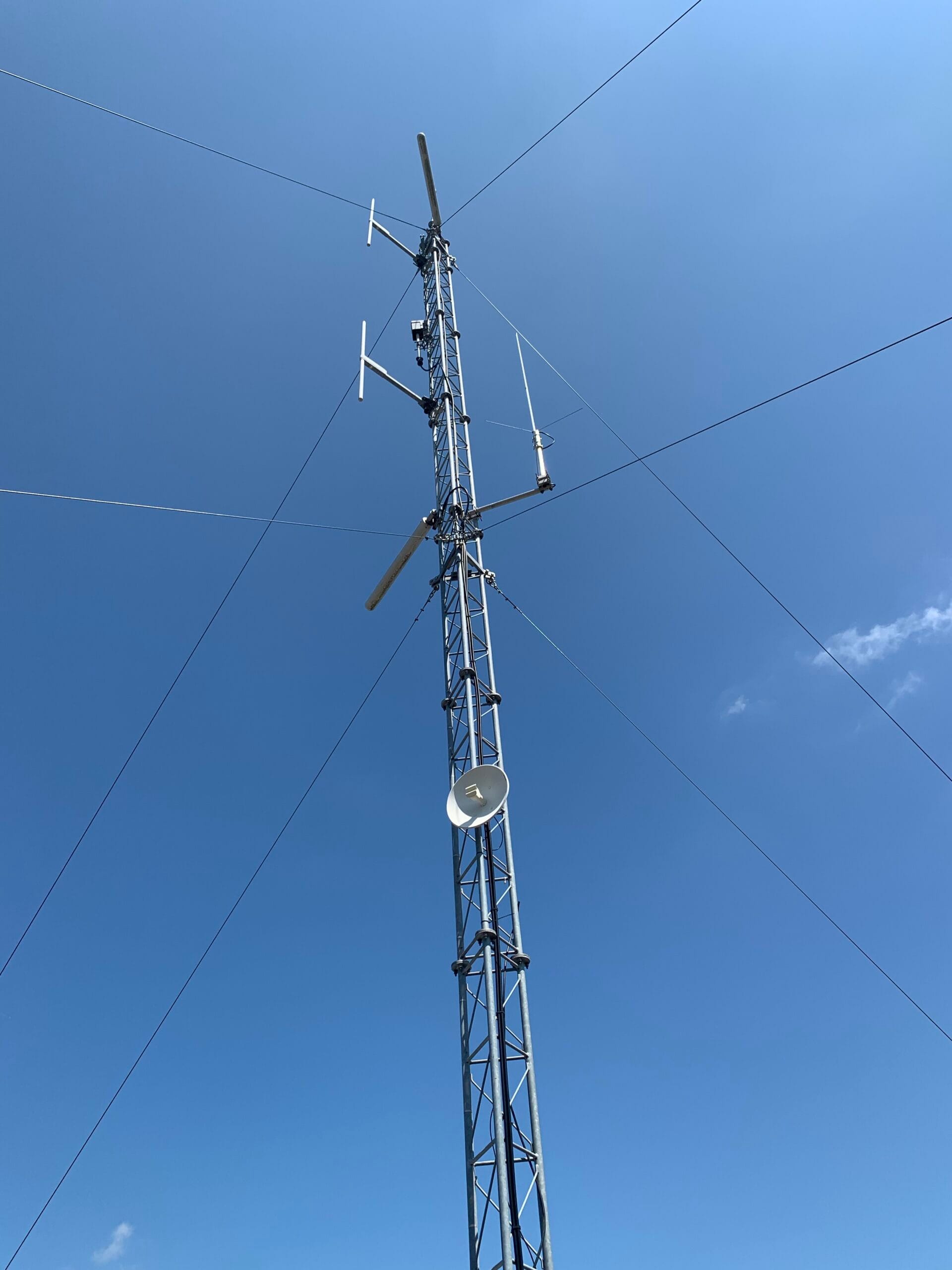

• Antenne : Comet GP-3 (7dbi) – Hauteur 64m/sol
• Filtre passe bande
• Duplexeur
• Pré-ampli 22db
• Atténuateur 10db

Liens utiles: https://open-dmr.fr, http://dmr-francophone.net, http://hblink.fr, https://brandmeister.network, numerique33

73 et bon trafic !
